?一、 概述。

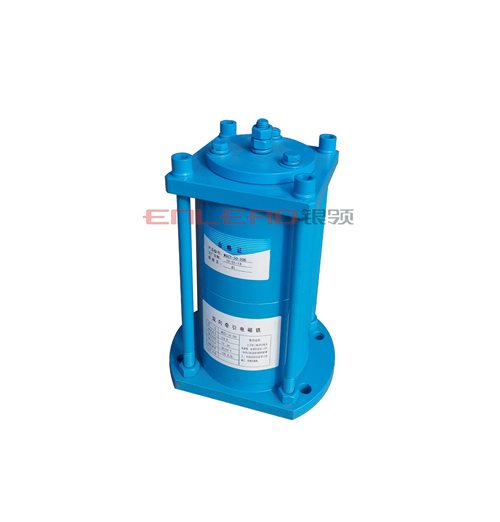

MQZ2雙向牽引電磁鐵，又稱雙位電磁驅動器、雙向電磁缸、雙向電磁執行器等。是一種將電磁能轉換為機械能的裝置。
傳統雙向牽引電磁鐵，通過向兩個線圈分別通電并長期保持來完成銜鐵兩個方向的運動。存在通電時間長，線圈發熱量大，產品壽命短的問題。
我公司生產的MQZ2雙向牽引電磁鐵，通過在磁路中嵌入永磁鐵，電磁和永磁的綜合作用完成銜鐵的運動和保持。銜鐵動作時電磁和永磁相互疊加，使磁場得以加強，吸力更大；運動結束后由永磁鐵提供足夠的維持吸力，不需要電磁鐵繼續介入。與傳統雙向電磁比較具備以下特點：
1. 節能環保，因?yàn)樵撾姶盆F只在動作過程中通電，所以發熱低，可長期工作。
2. 在保持過程中線圈不用通電，電源參數的波動對電磁鐵不產生影響。
3. 較傳統電磁鐵，溫升低，壽命明顯加長。
MQZ2雙向牽引電磁鐵目前專業應用于各種工業設備、機床及自動化機械系統中。

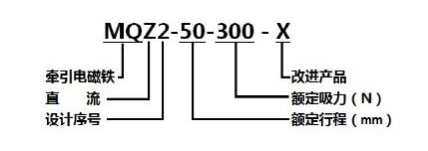

二、型號含義
?
三、主要技術參數
1. 額定電壓：DC 220V（交流220V經整流后）
2. 額定行程：50?mm
3. 額定吸力：300?N
4. 最高動作頻率：400 次/小時。
5. 工作電流：6 A
?

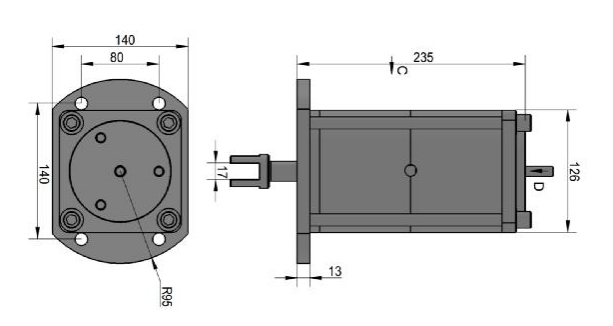

四、外形及安裝尺寸
五、正常工作條件和安裝條件
1、周圍空氣溫度
a)周圍空氣溫度上限不超過+40℃；
b)周圍空氣溫度24h內平均值不超過+35℃；
c)周圍空氣溫度下限不低于-15℃。
2、安裝地點的海拔不超過3000m。
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%。
4、安裝條件
a) 本產品原則上可任意方向安裝，并且須保證反作用的方向與銜鐵軸線重合，其偏差不得大于±15°
b) 垂直方向安裝是電磁鐵時使用壽命最長，（當銜鐵向上運動時，電磁鐵的吸力應包括銜鐵重量）。
c)安裝在無劇烈搖動和沖擊的地方；
d)安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）；
e)安裝在沒有雨雪侵襲的地方。
?
六、使用注意事項
1、使用中要注意各種參數應保持在在額定范圍之內。
2、采用交流220V整流電源時，整流橋的容量要大于20A。
3、本產品在使用時要嚴格控制通電時間，銜鐵動作到位后，要立即斷電。
4、本產品不能直接接在220V交流電源上工作。 |
